Billardy accompagne les acteurs des secteurs de la connectique et de l’électronique embarquée dans la fabrication de pièces mécaniques de précision, destinées à des applications critiques : connecteurs électriques, coaxiaux, interfaces mécatroniques, fibre optique, capteurs, modules embarqués ou boîtiers électroniques.
Fabricant de pièces de précision pour le secteur de la cosmétique et du luxe
Grâce à notre expertise en micro-décolletage CNC, Escomatic, frappe à froid multi-poste, et opérations de finition technique, nous produisons des pièces de précision comme des pins de contact, corps de connecteurs, inserts filetés, bagues de centrage, ou embouts de raccordement, avec des tolérances micrométriques et répondant aux exigences de miniaturisation, de conductivité, de résistance mécanique et de compatibilité chimique et électromagnétique.

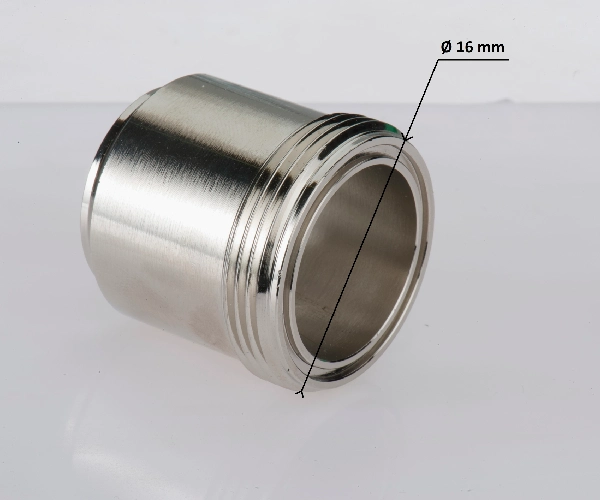

Fabricant de bague de centrage sur mesure
Billardy fabrique des bagues cylindriques de précision, destinées à assurer le positionnement axial ou le maintien radial de composants dans des connecteurs multipolaires, des boîtiers techniques ou des interfaces de câblage. Cette pièce est usinée par décolletage CNC, avec une surface rectifiée, un épaulement de guidage, et parfois un filetage interne ou externe selon les besoins d’assemblage.
Elle est généralement réalisée en inox 303 ou en laiton CW614N, pour garantir une bonne tenue mécanique, une compatibilité avec les traitements de surface (passivation, nickelage), et une résistance aux environnements humides ou corrosifs. Sa géométrie permet une intégration précise dans des logements cylindriques, avec des tolérances serrées pour éviter tout jeu ou désalignement.
Cette bague de centrage est utilisée dans des connecteurs circulaires, des modules avioniques, ou des systèmes de capteurs embarqués, soumis à des vibrations, des solvants techniques, ou des contraintes thermiques. Elle peut également servir de pièce d’appui pour des éléments mobiles ou de douille de calage dans des assemblages mécaniques complexes.

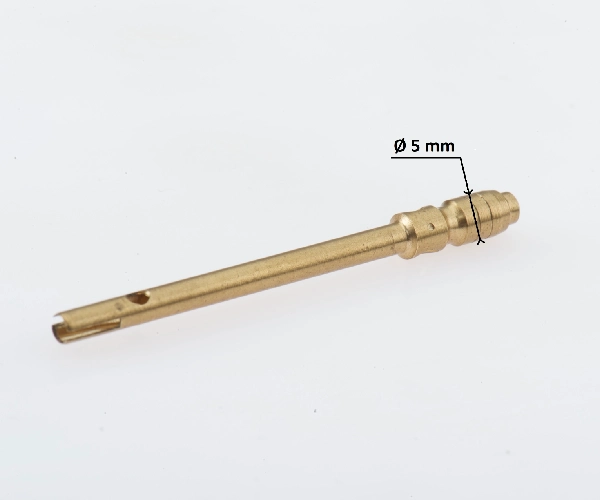

Broche de contact cylindrique
Billardy fabrique des broches de contact cylindriques destinées à être insérées dans des connecteurs multipolaires pour la transmission de signaux ou de puissance. Cette pièce est usinée par micro-décolletage CNC, avec un perçage calibré à l’extrémité et un profil moleté ou cranté à la base pour assurer un maintien fiable dans le corps du connecteur.
Elle est généralement réalisée en laiton CW614N ou en CuBe2, selon les exigences de conductivité, de résistance mécanique et de conformité environnementale (REACH / RoHS). La surface peut être dorée, nickelée ou étamée, selon les contraintes de contact électrique et les environnements chimiques.
Cette broche de contact cylindrique est intégrée dans des connecteurs mâles pour équipements embarqués, capteurs industriels, modules avioniques ou cartes électroniques. Elle doit résister à des cycles répétés d’insertion/extraction, à des vibrations, à des ambiances humides ou salines, et à des solvants techniques. Les tolérances de concentricité sont généralement < 10 µm pour garantir un contact stable et une faible résistance électrique.

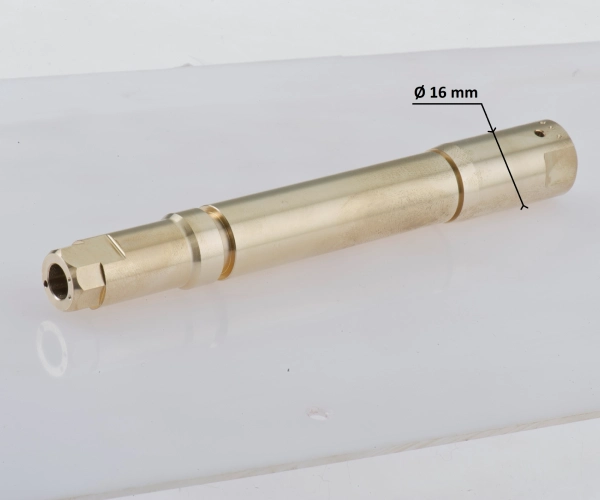

Broche filetée avec hexagone de serrage
Billardy fabrique des broches métalliques filetées destinées à être intégrées dans des connecteurs ou des interfaces de câblage pour équipements industriels, capteurs embarqués ou modules de commande. Cette pièce est usinée par décolletage CNC, avec une succession d’opérations : filetage externe, usinage hexagonal pour serrage, perçage axial, et chanfreinage des arêtes.
Elle est généralement réalisée en laiton CW614N ou en inox 303, selon les contraintes de conductivité, de résistance mécanique ou de compatibilité chimique. Le filetage permet un montage vissé dans un boîtier ou un embout, tandis que l’hexagone facilite le serrage manuel ou automatisé. Le perçage axial peut servir à la circulation d’un signal, d’un fluide ou à l’insertion d’un pin de contact.
Cette broche filetée avec hexagone de serrage est utilisée dans des connecteurs multipolaires, des raccords de capteurs, ou des interfaces de câblage blindé, dans des environnements soumis à des vibrations, des solvants techniques, ou des températures extrêmes. Les tolérances de filetage et de concentricité sont maîtrisées pour garantir une étanchéité parfaite et une tenue mécanique durable.

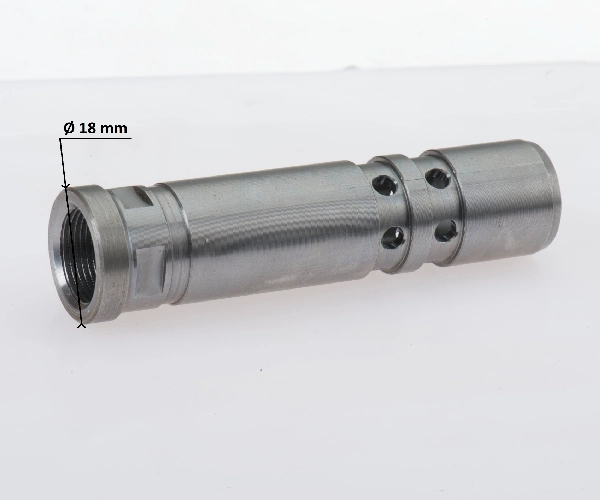

Douille cylindrique percée
Billardy fabrique des douilles métalliques de précision, destinées à être intégrées dans des connecteurs multipolaires pour la transmission de signaux ou de puissance. Cette pièce est usinée par décolletage CNC, avec un filetage interne sur une extrémité, et plusieurs perçages transversaux calibrés sur le corps, permettant le passage de pins, de câbles ou de fluides selon l’application.
Elle est généralement réalisée en inox 303 ou en laiton CW614N, selon les contraintes de résistance mécanique, de conductivité ou de compatibilité chimique. La surface peut être passivée, nickelée ou dorée, selon les exigences du client et les environnements d’intégration.
Cette douille métallique est utilisée dans des connecteurs circulaires, des interfaces de capteurs, ou des modules de raccordement embarqués, soumis à des vibrations, des solvants techniques, ou des ambiances salines. Les tolérances de perçage et de concentricité sont maîtrisées pour garantir une parfaite intégration dans les sous-ensembles connectiques, avec une tenue mécanique durable et une compatibilité électromagnétique optimale.

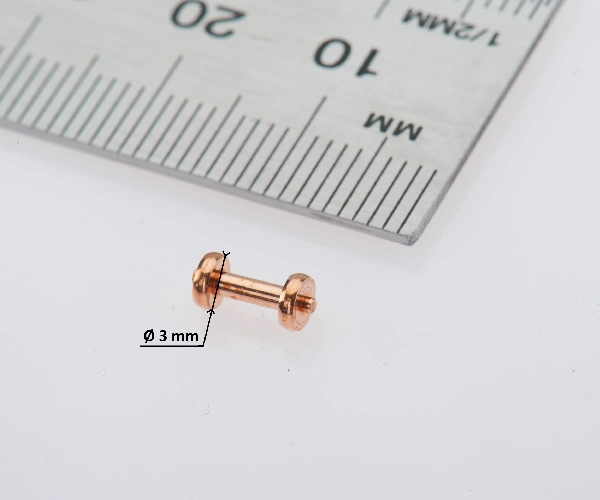

Pin de contact double épaulement
Billardy fabrique des contacts électroniques cylindriques destinés à être intégrés dans des connecteurs multipolaires, des interfaces de carte électronique, ou des modules de capteurs embarqués. Cette pièce est usinée par décolletage Escomatic, une technologie particulièrement adaptée aux grandes séries de composants de petit diamètre, avec des temps de cycle courts et une précision constante.
La géométrie de ce pin de contact inclut deux épaulements symétriques, permettant un positionnement axial précis dans des logements plastiques ou métalliques, et une fixation fiable par surmoulage, sertissage ou emboîtement. Le profil central réduit facilite le passage de signal ou l’insertion dans des douilles de contact.
La matière utilisée est le laiton CW724R sans plomb, pour sa conductivité électrique, sa compatibilité avec les traitements de surface (dorure, nickelage, étamage), et sa conformité REACH / RoHS. La pièce peut également être réalisée en CuBe2 pour des applications nécessitant une résilience mécanique ou une mémoire de forme.
Ce pin de contact est conçu pour résister à des cycles d’insertion/extraction répétés, à des ambiances humides ou corrosives, et à des solvants techniques. Les tolérances de diamètre et de concentricité sont maîtrisées à l’échelle du micron, garantissant une faible résistance de contact et une intégration fiable dans les connecteurs électroniques haute densité.

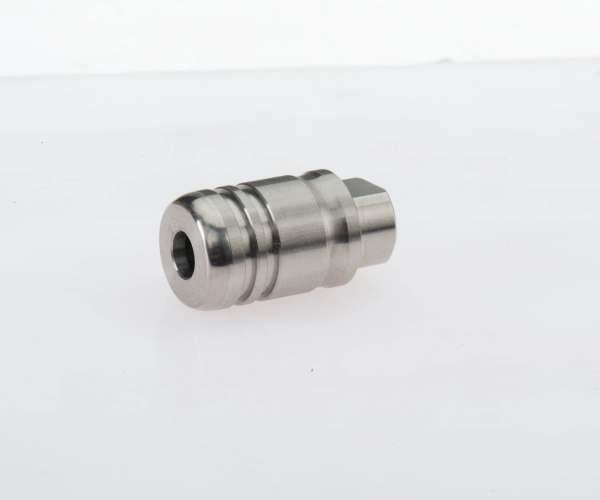

Pion de centrage
Billardy fabrique des pions de centrage métalliques destinés à assurer le positionnement axial ou le guidage radial de composants dans des connecteurs multipolaires, des boîtiers techniques ou des interfaces de câblage embarquées. Cette pièce est usinée par décolletage CNC, avec une géométrie cylindrique régulière, un perçage axial calibré, et un épaulement hexagonal permettant le serrage ou l’orientation lors de l’assemblage.
Elle est généralement réalisée en inox 303 ou en laiton CW614N, selon les contraintes mécaniques, chimiques ou électromagnétiques du projet. La surface peut être passivée, nickelée ou dorée, selon les exigences du client et les environnements d’intégration.
Ce pion de centrage métallique est intégré dans des connecteurs circulaires, des modules avioniques, ou des systèmes de capteurs industriels, soumis à des vibrations, des solvants techniques, ou des températures extrêmes. Il peut également servir de pièce de calage ou de douille de centrage dans des assemblages mécaniques complexes, où la précision de positionnement est essentielle. Les tolérances de concentricité et de diamètre sont maîtrisées à l’échelle du micron pour garantir une intégration fiable et durable.

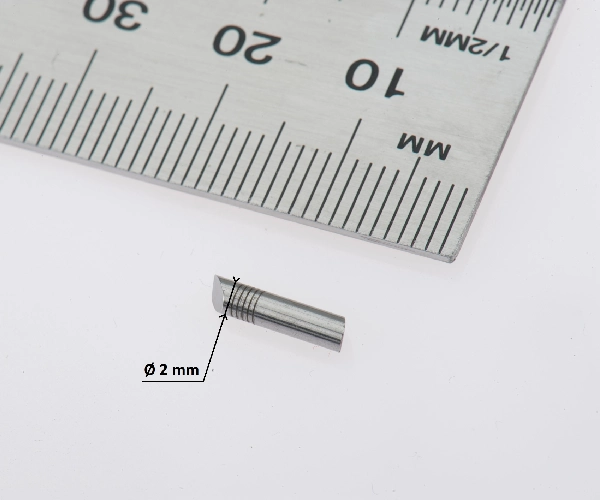

Pin de centrage moleté
Billardy fabrique des pions de centrage miniatures usinés en laiton CW614N ou en inox 303 par décolletage Escomatic, avec un moletage d’accroche pour fixation dans des logements plastiques ou métalliques. Ces pièces assurent le positionnement précis de composants dans des connecteurs embarqués ou des interfaces de câblage.
Le procédé Escomatic garantit une grande régularité dimensionnelle en grandes séries, avec des tolérances micrométriques et une surface compatible avec les traitements décoratifs et techniques (dorure, nickelage, passivation). Ces pions sont conçus pour résister aux vibrations, aux solvants industriels, et aux conditions d’assemblage automatisé.
Autres exemples de pièces de décolletage pour le secteur de la connectique
Décolletage de broche et pin de contact pour connecteur
Broches ou pins de contact en laiton pour connecteurs par micro-décolletage CN (ou Escomatic). Intégrées dans des connecteurs pour tout type d’applications. Elles nécessitent une tolérance de concentricité < 10 µm, une surface polie, et une compatibilité avec dorure pour assurer une conductivité optimale.
Insert fileté pour boîtier de connectique industrielle
Par frappe à froid, inserts filetés en laiton CW510L sans plomb ou en inox 303 destinés à être surmoulés dans des boîtiers plastiques ou composites pour la fixation de connecteurs industriels. Ces inserts doivent résister à des environnements humides, à des sollicitations mécaniques répétées, et garantir une fixation fiable dans des boîtiers plastiques
Axe de verrouillage pour connecteur circulaire à baïonnette
Production d’axes en acier inoxydable trempé intégrés dans les systèmes de verrouillage de connecteurs circulaires à baïonnette en décolletage CN. Ces pièces doivent résister à des cycles d’ouverture/fermeture intensifs, à des vibrations, et à des températures extrêmes dans les secteurs ferroviaire ou militaire.
Goupille de verrouillage pour boîtier de maquillage
Par frappe à froid multi-poste, goupilles de centrage en inox pour connecteurs optiques. Ces pièces assurent un alignement parfait des fibres, avec une rugosité contrôlée, une résistance à l’humidité, et une compatibilité avec les environnements stériles (médical, data centers).
Corps de connecteur coaxial
Par décolletage CN, corps de connecteurs coaxiaux en aluminium 6061 anodisé ou en inox 303 ou 316L, destinés à des applications embarquées. Ces pièces doivent allier légèreté, résistance mécanique, et compatibilité électromagnétique.
Cosse à sertir pour câble blindé
Cosses métalliques à sertir, utilisées pour raccorder des câbles blindés dans les armoires électriques, les capteurs industriels ou les systèmes embarqués. Usinées en cuivre étamé, laiton CW614N ou inox 316L par frappe à froid, puis roulées et chanfreinées, ces pièces assurent une connexion fiable et durable.
Entretoise filetée pour carte électronique
Entretoises métalliques en laiton CW510L, inox 303 ou aluminium anodisé utilisées pour espacer et fixer les cartes électroniques dans les boîtiers ou racks industriels. Par frappe à froid, puis roulage et filetage interne/externe, avec une finition galvanisée ou passivée.
